概述
智能式低压电力电容器是0.4KV低压配电网降低线损、提高功率因数、改善电 能质量和节能降耗的智能型无功补偿装置。集成了现代测控,电力电子,网络通讯, 自动化控制,电力电容器等先进技术。改变了传统无功补偿装置落后的控制器技术 和落后的机械式接触器或机电一体化开关作为投切电容器的投切技术,改变了传统 无功补偿装置体积庞大和笨重的结构模式,新一代智能电容器具有补偿效果更好, 体积更小,功耗更低,价格更廉,节约成本更多,使用更加灵活,维护更加方便,
使用寿命更长,可靠性更高的特点,适应了现代电网对无功补偿的更高要求。
正常工作条件和安装条件
●环境空气温度: -25℃~+55℃
● 相对湿度:40℃时≤20%;20℃时≤90%
●海拔高度:≤2000m
●环境条件:无有害气体和蒸汽,无导电性或爆炸性尘埃,无剧烈的机械振动

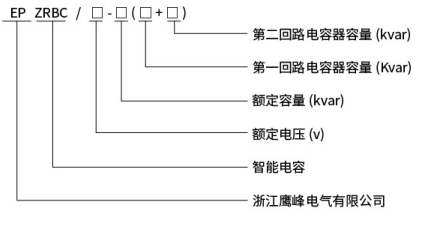

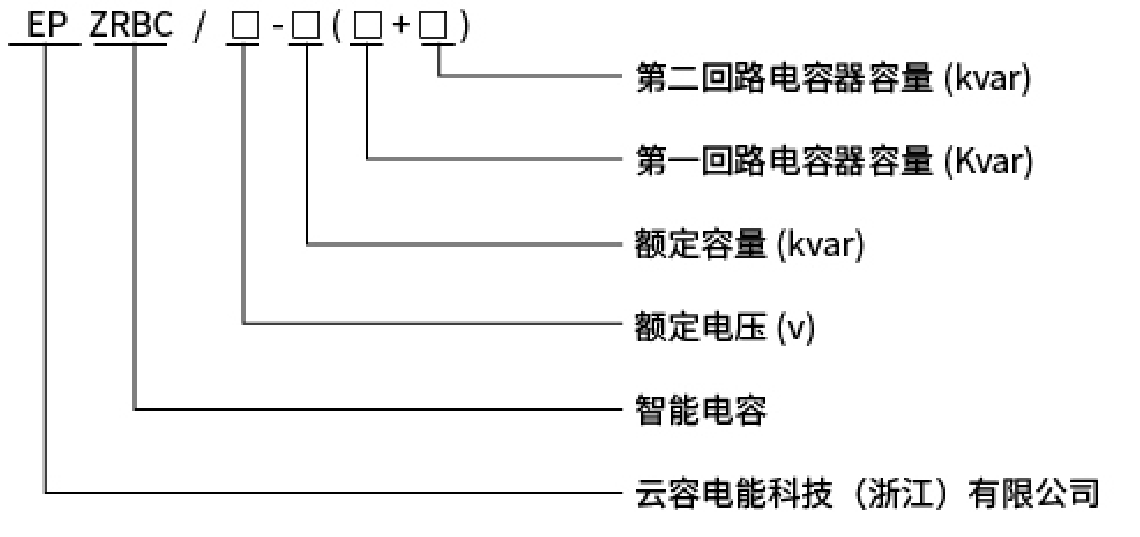

型号含义

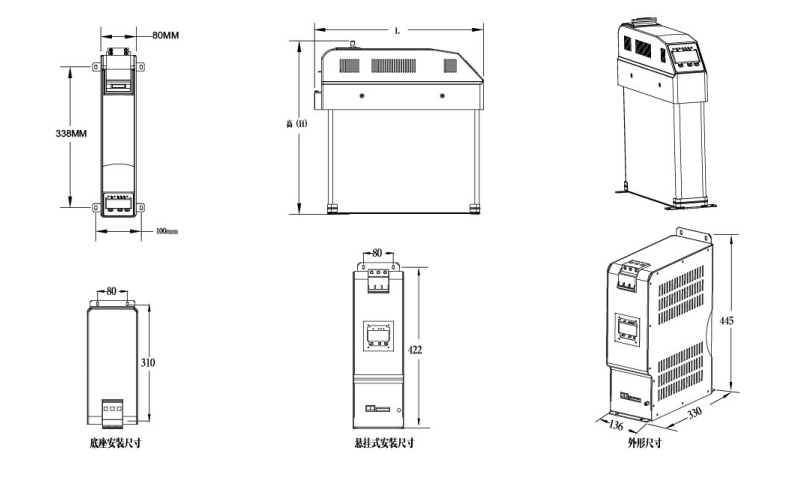

外形尺寸及安装尺寸图
规格参数
补偿方式 | 型号规格 | 额定容量(Kvar) | 额定电压(V) | 备注 | 干式电容高度H(mm) |
三相共补 | EPZRBC/450-40 | 40 | 450 | 20+20 | 325 |
EPZRBC/450-35 | 35 | 450 | 20+15 | 325 |
EPZRBC/450-30 | 30 | 450 | 10+20 | 325 |
EPZRBC/450-25 | 25 | 450 | 10+15 | 325 |
EPZRBC/450-20 | 20 | 450 | 10+10 | 325 |
EPZRBC/450-10 | 10 | 450 | 5+5 | 325 |
EPZRBC/450-7.5 | 7.5 | 450 | 2.5+5 | 325 |
分相补偿 | EPZRBC/250-30 | 30 | 250 |
| 325 |
EPZRBC/250-25 | 25 | 250 |
| 325 |
EPZRBC/250-20 | 20 | 250 |
| 325 |
EPZRBC/250-15 | 15 | 250 |
| 305 |
EPZRBC/250-10 | 10 | 250 |
| 235 |
EPZRBC/250-5 | 5 | 250 |
| 235 |
说明:以上参数仅为常规型号的参数与数据,如有特殊规格,请来电咨询。
