概述
智能式抗谐低压电力电容补偿装置是应用于0.4kV 低压配电网中的高效节能、 抑制谐波、提高功率因数的新一代无功补偿设备，替代传统由智能无功补偿控制器、 熔丝、投切开关、滤波电抗器及电力电容器等散件组成的无功补偿设备。抗谐波智 能电力电容器是针对用电网络谐波含量高常规智能电容器不能正常运行的情况下而 设计的，既能满足无功补偿，改善功率因数，又能消除相应次数谐波对系统的影响， 提高用电质量。
智能式抗谐低压电力电容补偿装置采用微电子软硬件技术、微型传感器技术、微型网络技术和电器制造技术等最新技术成果，将其智能化，实现低压无功补偿功 能和使其能够可靠工作、使其方便的过零投切、保护、测量、信号、联机等系列功能， 是低压无功自动补偿技术的重大突破，主要应用于谐波十分严重场合的无功补偿， 能够可靠运行，不会产生谐振，对谐波无放大作用。其中串接7%电抗器的产品使 用于主要谐波为5次及以上的电气环境，串接14%电抗器的产品使用于主要谐波为3次及以上的电气环境。

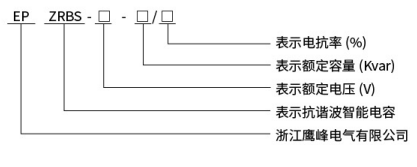

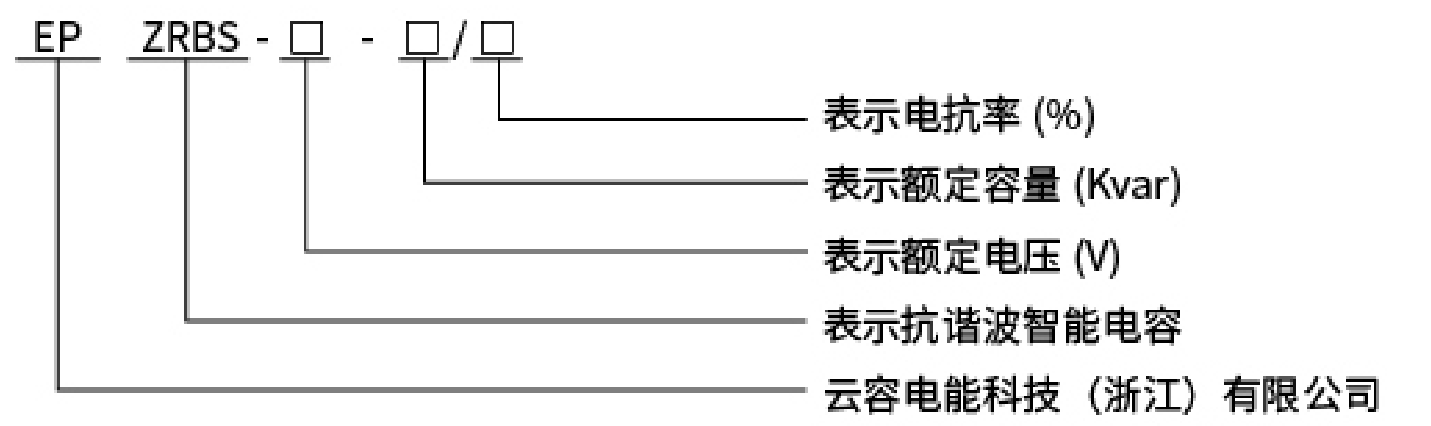

型号含义
正常工作条件和安装条件
● 测量误差
电压：≤0.5%(在80-120%额定电压范围内)
●保护误差
电压：≤0.5%.温度：≤1℃
●无功补偿参数
电容器投切时隔：10s【1s-10s 定制】无功容量：共补≤70kvar ●可靠性参数
控制准确率：100%,投切允许次数：100万次，电容器容量运行时间衰减率： ≤1%1年，电容器容量衰减率：≤1%1万次，年故障率：≤1%
●电源条件额定电压：380V 电压偏差：±20%额定频率：50Hz
●电气安全
电气间隙与爬电距离、绝缘强度、安全防护、短路强度、采样与控制电路防护均 符合中华人民共和国电力行业标准 DUT842-2003《 低压并联电容器装置使用技 术条件》中对应条款要求。
性能特点
●抑制谐波功能
有效的抑制高次谐波和涌流，能消除高次谐波对电容器的影响，保护电路及电容器过载，防止电容器过热、绝缘介质的老化、自愈性 能下降，使用寿命降低。
●无涌流投切功能
采用过零投切技术，响应时间快，可实现动态跟踪，并准确在电流电压为零时投切，受谐波影响小即无投切涌流。 ●分相补偿功能
分相补偿型产品，各相电容可以分别投切，适用于三相负荷不平衡的场合，提高了无功补偿的精确度。
●测量功能配电电压、电抗器温度、电容器温度测量。
●保护功能
回路电流速切、过流保护；电容器过压、欠压保护；电容器过温、断相、三相不平镭保护，当电容器温度超过设定值，电容器整机退运保护， 提高使用寿命，确保系统安全运行。
●信号功能
电容器投切状态.过欠压状态信号保护动作类型、自诊断故障类型信号。
●通信功能
电容器和控制器之间采用 RS-485 通信连接，构成系统工作。
●联机功能
具有有线网络通信功能。
●智能网络控制
可自动检测及跟踪系统无功的变化，自动投切电容器组，容量相同的电容器按循环投切原则，容量不同的电容器按适补原则投切，电 容器先投先退、先退先投；电容器运行温度低的先投，运行温度高的先退。
●故障自诊断功能
电容器智能控制元件能对本体各项运行参数进行自诊断， 一旦出现自检故障，整机快速响应，退出运行。
订货须知
1、用户须提供产品额定电压、额定容量、共补型或分补型等参数。
2、用户尽量提供使用场所的一些特征。

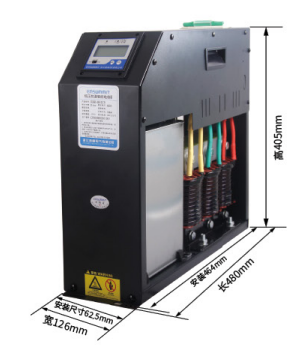

外形尺寸及安装尺寸图
规格型号
补偿 方式 | 规格型号 | 容量 | 额定电压 |
三 相 共 补 | EPZRBC-480-40/7H | 40 | 480 |
EPZRBC-480-35/7H | 35 | 480 |
EPZRBC-480-30/7H | 30 | 480 |
EPZRBC-480-25/7H | 25 | 480 |
EPZRBC-480-20/7H | 20 | 480 |
EPZRBC-480-15/7H | 15 | 480 |
EPZRBC-480-10/7H | 10 | 480 |
EPZRBC-480-5/7H | 5 | 480 |
三 相 分 补 | EPZRBC-280-30/7H | 25 | 280 |
EPZRBC-280-25/7H | 20 | 280 |
EPZRBC-280-15/7H | 15 | 280 |
EPZRBC-280-10/7H | 10 | 280 |
EPZRBC-280-5/7H | 5 | 280 |
说明：以上参数仅为常规型号的参数与数据，如有特殊规格，请来电咨询。
