概述
自愈式低压并联电容器是采用先进的金属化膜作为材料，引进国外先进揖沭、 设备，严格按照国家标准及IEC标准生产的；主要用于低压电网提离功率因数，减 少无功损耗，改善电压质量。
使用条件
●环境温度： -25℃~+50℃湿度≤85%,海拔200米以下；
●额定电压：120VAC,230vac,1050vac;
●额定容量：1～80Kvar
●容量允许允许： -5~+10%
●损耗角正切值；在工频额定电压下，20℃时tan≤0.10;
●耐电压：极间2.15倍额定电压5秒钟，极壳间3Kvac可10秒钟；
●绝缘性；极壳间500VDC,1 分钟R≥1000MO;
●电裔允许过电压：1.10倍额定电压；
●电高允许过电流：1.30倍额定电流；
●自放电特性：电容器断后3分钟，剩余电压从-2un 降至75V 后或更低；
●符合标准：GB/T12747.1-2004,EC60831-1996。
主要特点
●体积小，重量轻
由于采用金属聚丙烯膜新材料作为介质，体积重量仅为老产品1/4和1/5; ●损耗低
实际值低于0.1%,所以电容器自身的能耗低、发热少、温升低、工作寿命长、 节能效果佳；
●优良的自愈性能
过电压所造成介质局部击穿能迅速自愈，恢复正常工作，使可靠性大为提高； ●安全性
内装自放电电阻和保险装置，使用安全可靠；
●干式环氧树脂
本产品采用干式环氧树脂作为绝缘介质，不鼓包、不燃烧、不爆炸。

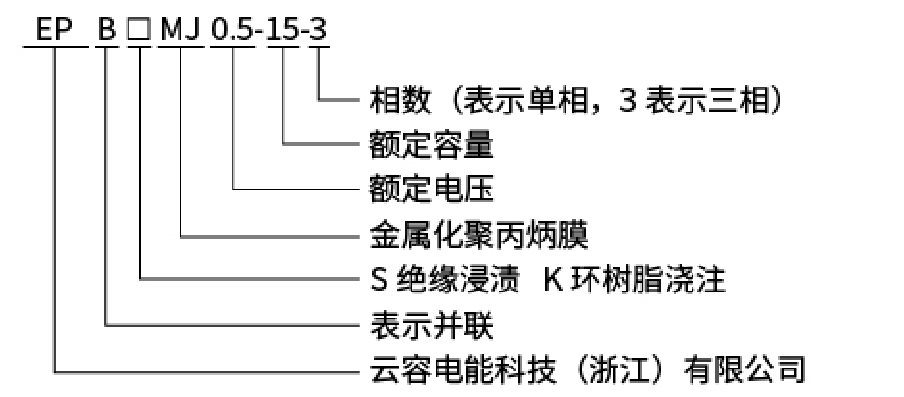

型号说明
方形电容器系列主要规格及参数
系列 | 产品型号规格 | 额定容量 (Kvar) | 额定电容 (μF) | 额定电流 (A) | 图例 | 高度 |
EPBSMJ0.45 系列电容器 (共补) | EPBSMJ0.45-5-3 | 5 | 79 | 6.4 | ( 一 ) | 120 |
EPBSMJ0.45-6-3 | 6 | 94 | 7.7 | ( 一 ) | 120 |
EPBSMJ0.45-8-3 | 8 | 126 | 10.3 | ( 一 ) | 180 |
EPBSMJ0.45-10-3 | 10 | 157 | 12.8 | ( 一 ) | 180 |
EPBSMJ0.45-12-3 | 12 | 189 | 15.4 | ( 一 ) | 180 |
EPBSMJ0.45-14-3 | 14 | 220 | 18.0 | (二) | 180 |
EPBSMJ0.45-15-3 | 15 | 236 | 19.2 | (二) | 180 |
EPBSMJ0.45-16-3 | 16 | 252 | 20.5 | (二) | 180 |
EPBSMJ0.45-18-3 | 18 | 283 | 23.1 | (二) | 220 |
EPBSMJ0.45-20-3 | 20 | 315 | 25.7 | (二) | 220 |
EPBSMJ0.45-25-3 | 25 | 393 | 32.1 | (三) | 220 |
EPBSMJ0.45-30-3 | 30 | 472 | 38.5 | (三) | 220 |
EPBSMJ0.45-40-3 | 40 | 629 | 51.3 | (三) | 270 |
EPBSMJ0.525 系列电容器 (共补) | EPBSMJ0.525-5-3 | 5 | 58 | 5.5 | ( 一 ) | 120 |
EPBSMJ0.525-6-3 | 6 | 69 | 6.6 | ( 一 ) | 120 |
EPBSMJ0.525-8-3 | 8 | 92 | 8.8 | ( 一 ) | 180 |
EPBSMJ0.525-10-3 | 10 | 116 | 11.0 | ( 一 ) | 180 |
EPBSMJ0.525-12-3 | 12 | 139 | 13.2 | ( 一 ) | 180 |
EPBSMJ0.525-14-3 | 14 | 162 | 15.4 | (二) | 180 |
EPBSMJ0.525-15-3 | 15 | 173 | 16.5 | (二) | 180 |
EPBSMJ0.525-16-3 | 16 | 185 | 17.6 | (二) | 180 |
EPBSMJ0.525-18-3 | 18 | 208 | 19.8 | (二) | 220 |
EPBSMJ0.525-20-3 | 20 | 231 | 22.0 | (二) | 220 |
EPBSMJ0.525-25-3 | 25 | 289 | 27.5 | (三) | 220 |
EPBSMJ0.525-30-3 | 30 | 347 | 33.0 | (三) | 220 |
EPBSMJ0.525-40-3 | 40 | 462 | 44.0 | (三) | 270 |
普通型说明：1、特殊规格可以定制2、单相和三相外形和安装尺寸
圆柱型系列电容器 主要规格及参数
系列 | 产品型号规格 | 额定容量 (Kvar) | 额定电容 (μF) | 额定电流 (A) | 外形尺寸 (mm) | 安装尺寸 (mm) |
EPBKMJ0.45 圆柱型系统 电容器 | EPBKMJ0.45-10-3 | 10 | 157 | 12.8 | 76×245 | M12×16 |
EPBKMJ0.45-12.5-3 | 12.5 | 197 | 16.0 | 106×245 | M12×16 |
EPBKMJ0.45-15-3 | 15 | 236 | 19.2 | 106×245 | M12×16 |
EPBKMJ0.45-20-3 | 20 | 315 | 25.7 | 116×245 | M16×25 |
EPBKMJ0.45-25-3 | 25 | 393 | 32.1 | 126×245 | M16×25 |
EPBKMJ0.45-30-3 | 30 | 472 | 38.5 | 136×245 | M16×25 |
EPBKMJ0.48 圆柱型系统 电容器 | EPBKMJ0.48-10-3 | 10 | 138 | 12.0 | 76×245 | M12×16 |
EPBKMJ0.48-12.5-3 | 12.5 | 173 | 15.0 | 106×245 | M12×16 |
EPBKMJ0.48-15-3 | 15 | 207 | 18.0 | 116×245 | M16×25 |
EPBKMJ0.48-20-3 | 20 | 277 | 24.1 | 126×245 | M16×25 |
EPBKMJ0.48-25-3 | 25 | 346 | 30.1 | 136×245 | M16×25 |
EPBKMJ0.48-30-3 | 30 | 415 | 36.1 | 136×290 | M16×25 |
EPBKMJ0.525 圆柱型系统 电容器 | EPBKMJ 0.525-10-3 | 10 | 116 | 11.0 | 76×245 | M12×16 |
EPBKMJ0.525-12.5-3 | 12.5 | 145 | 13.7 | 106×245 | M12×16 |
EPBKMJ 0.525-15-3 | 15 | 173 | 16.5 | 116×245 | M16×25 |
EPBKMJ0.525-20-3 | 20 | 231 | 22.0 | 126×245 | M16×25 |
EPBKMJ0.525-25-3 | 25 | 289 | 27.5 | 136×245 | M16×25 |
EPBKMJ0.525-30-3 | 30 | 347 | 33.0 | 136×290 | M16×25 |
圆柱型说明：1、特殊规格可以定制2、单相和三相外形和安装尺寸相同3、部分实物尺寸可能会与样本标明尺寸有差异，以实物尺寸为准。
