技术特点

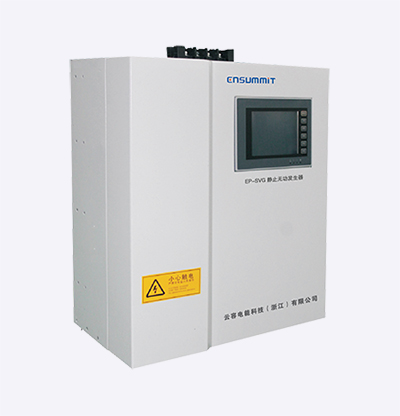

EP-SVG 属于增强型的静止无功发生器。
EP-SVG 采用可控制电力电子器件发出无功及反向的谐波补偿电流,可以实现快 速、精确、双向无功补偿;并可以针对13次及以下频段谐波快速、精确滤除,彻底 消除系统谐振风险及功率因数缺额。
使用 EP-SVG 产品,能够为用户解决下述电能质量问题:
●有效降低变压器低压侧谐波分量和无功分量,从而减少变压器。总开关及母线等 配电设备的发热和损耗,提高带载能力。
●替代电容器补偿模式,杜绝了电容构成的 L/C 振荡风险。
●消除中性线谐波及不平衡,有效降低零线电压。
●消除无功波动造成的电压波动,避免用户设备受到电压波动和闪变的影响。
●减小系统谐波影响,降低电压谐波畸变率。
●保障系统功率因数达标。
其他订货规格,请咨询公司或者当地授权的经销商。
工作原理
EP-SVG 将自换相桥式电路通过滤波模块直接并联在电网上适当的调节桥式电路 交流侧输出电压的相位和幅值或直接控制其交流侧电流,就可以使该电器吸收或者 发出满足要求的无功电流和谐波电流,实现谐波环境下动态无功补偿。
EP-SVG 不仅可以补偿无功,还可以同时治理13次以下低次谐波。
EP-SVG 对采集的电流信号进行快速傅里分解,确定各次谐波含量,并通过功率 执行器件产生与谐波源谐波电流方向相反幅值相等的补偿谐波电流,从而抵消非线 性负载所产生的谐波电流。
EP-SVG 同时补偿无功和补偿谐波,不会产生谐振的危险,也不存在过载的问题。
系统特点
单一设备,解决用户多种需求:校正系统功率因数、滤除系统谐波和三相不平衡;
节省安装空间:单台设备容量大可达500kvar,2 台设备并联即可实现对大部分 变压器的综合补偿;
输入电压和频率范围宽:输入电压为 Un20%, 频率为50Hz 10%;
响应速度快:多DSP 控制,实时跟踪、动态补偿、全响应时间≤10ms;
双向精确补偿:与传统的电容器补偿方案比较, SVG 可以实现容性和感性无功 的双向补偿,无功功率连续输出,误差小于1%;
稳定性高:对电网呈现无穷大阻抗,不影响系统阻抗,且输出波形精确,不影 响其他设备使用
效率高:消耗小于额定功率的2.5%,实际效率大于97.5%
完善的功能设置:具有启动自检功能,软启动时间可设定,具有紧急机关功能 和完善的保护功能;
人机界面友好及记录功能:具有可选择的中英文操作界面,完整的事件记录、 故障记录:
数据共享:具有RS485/232 通信接口,Modbus 通信协议,可以将数据共享给 第三方。
产品参数
电气性能 |
额定电压 | 380Vac±20%,690Vac±20% |
频率 | 50Hz±10% |
无功补偿 | 动态,目标PF=1.0或者根据设定的目标PF进行精确补偿 |
支持负载类型 | 感性负载、阻性负载、相间负载 |
谐波治理 | 对选定的谐波进行补偿,谐波治理效率>95% |
动态响应时间 | 全响应时间≤10ms |
效率 | 满载时最大热损耗<2.5%,效率≤97.5% |
电能质量补偿功能 | 针对无功、谐波、三相不平衡、电压波动和闪变进行补偿 |
保护功能 | 电压保护、温度过热、过载短路、IGBT故障、缺相、反相等 |
结构特性 |
防护等级 | IP21或者定制防护等级 |
冷却方式 | 强迫风冷 |
安装方式 | 安装方式 |
MTBF | ≥30万小时 |
控制特性 |
控制器 | 多DSP冗余设计 |
通信方式 | RS232/485通信接口,modbus协议 |
并机数量 | 支持最大8台设备并机 |
环境要求 |
工作温度范围 | -10~50℃ |
安装海拔高度 | ≤1000m;大于1000m环境降容使用 |
订货号
EP-SVG/4L-0.4-300
说明:
1、静止无功发生器产品订货系列号
2、容量、单位kvar。可选择容量包含:50,100,150,200,250,300,350,400,450,500
3、系统电压,单位 kV。可选择电压参数包含:0.4,0.69
4、接线方式,可选择参数为包含:3L (三相三相)和4L(三相四线)
其他订货规格,请咨询公司或者当地授权的经销商。
